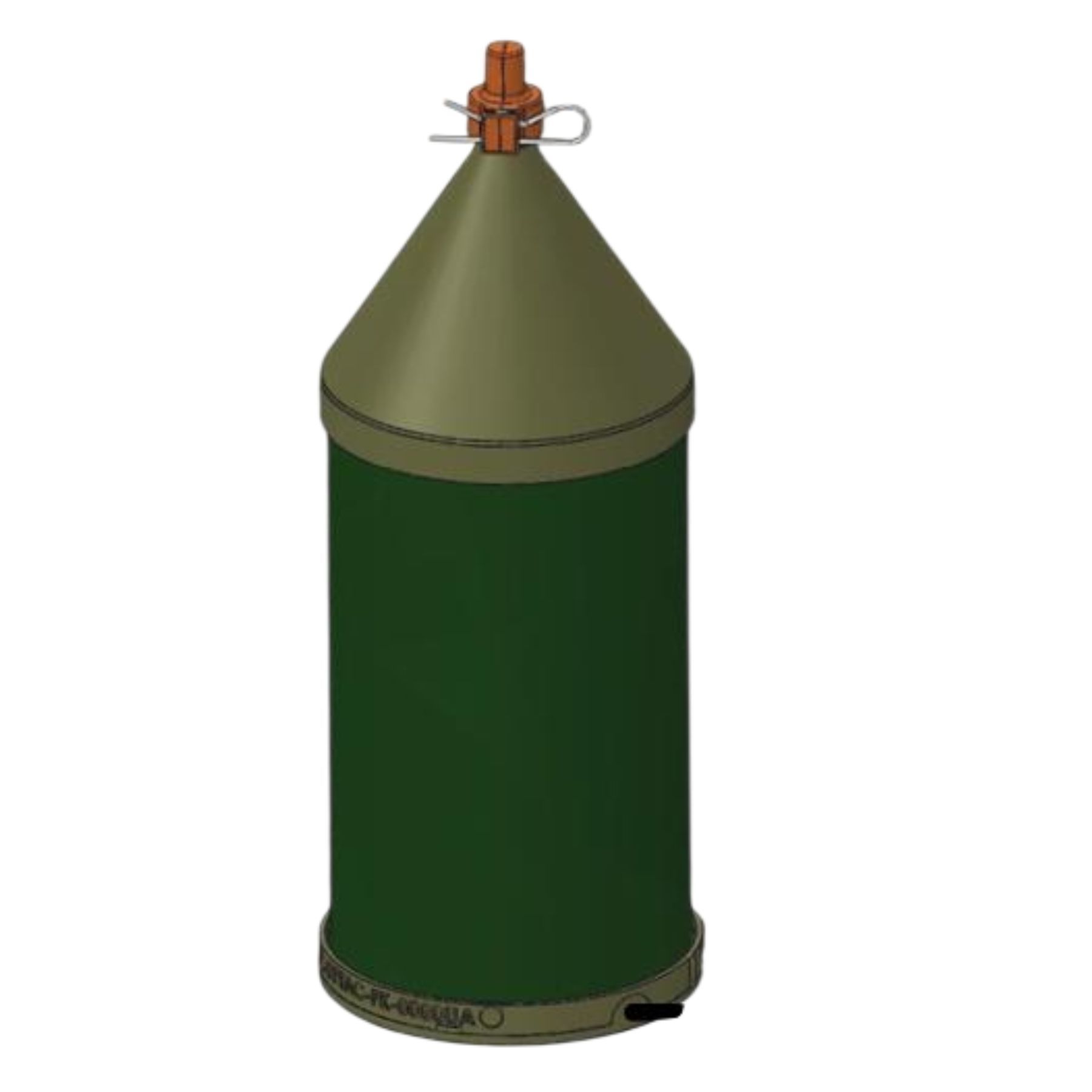

Оптична котушка 20 км з інтегрованим медіаконвертером для надійної передачі даних
Оптична котушка 20 км з інтегрованим медіаконвертером — це професійне рішення для побудови захищених ліній передачі даних на великі відстані. Комплекс поєднує високоякісне одномодове оптичне волокно стандарту G.657A2, міцну багаторазову котушку та вбудований медіаконвертер, який дозволяє організувати передачу Ethernet через оптичний канал без застосування додаткового обладнання.
Завдяки низьким втратам сигналу, стійкості до вигинів та широкому діапазону робочих температур система забезпечує стабільний зв'язок у польових, промислових та спеціалізованих умовах експлуатації. Котушка підходить для організації мереж передачі даних, систем відеоспостереження, управління БПЛА, телеметрії та мобільних пунктів зв'язку.
Переваги оптичної котушки 20 км з медіаконвертером
Готове рішення для швидкого розгортання
Інтегрований медіаконвертер дозволяє безпосередньо підключити мережеве обладнання та швидко створити захищений канал передачі даних. Відсутність необхідності у зовнішніх перетворювачах значно спрощує монтаж та скорочує час розгортання системи.
Мінімальні втрати сигналу
В основі котушки використовується сучасне одномодове оптичне волокно G.657A2, яке характеризується низьким рівнем загасання:
- не більше 0,36 дБ/км на довжині хвилі 1310 нм;
- не більше 0,34 дБ/км на 1383 нм;
- не більше 0,22 дБ/км на 1550 нм;
- не більше 0,24 дБ/км на 1625 нм.
Такі характеристики забезпечують стабільну передачу інформації по всій довжині оптичної лінії до 20 км.
Захист від електромагнітних завад
На відміну від мідних кабелів, оптичне волокно повністю несприйнятливе до електромагнітних наведень, що дозволяє використовувати систему поблизу потужного електрообладнання та в умовах підвищених завад.
Висока механічна надійність
Подвійне акрилатне покриття забезпечує додатковий захист волокна від механічних навантажень та сприяє тривалому терміну служби навіть при багаторазовому змотуванні та розмотуванні котушки.
Сфери застосування
- організація польових мереж Ethernet;
- створення захищених ліній зв'язку;
- системи керування БПЛА;
- передача відео високої роздільної здатності;
- телеметричні системи;
- командні пункти та мобільні штаби;
- системи відеоспостереження;
- промислові мережі передачі даних;
- тимчасові телекомунікаційні мережі.
Одномодове оптичне волокно G.657A2
У котушці використовується високоякісне одномодове волокно G.657A2 з підвищеною стійкістю до вигинів. Діаметр оболонки становить 125±0,7 мкм, а зовнішнього покриття — 245±10 мкм. Низька некруглість оболонки та точна концентричність серцевини забезпечують стабільні параметри передачі сигналу.
Волокно має діаметр модового поля 8,6±0,4 мкм при 1310 нм та 9,9±0,5 мкм при 1550 нм, що гарантує високі характеристики передачі даних та мінімальні втрати.
Стабільна робота у важких умовах
Оптичне волокно зберігає свої характеристики при температурі від -60°C до +85°C. Додаткове загасання після впливу температурних циклів, високої вологості, занурення у воду та тривалого нагрівання не перевищує 0,05 дБ/км.
Система придатна для експлуатації в умовах:
- Низьких температур.
- Високої вологості.
- Тривалих атмосферних впливів.
- Промислових об'єктів.
- Польових умов експлуатації.
Висока стійкість до вигинів
Одномодове волокно G.657A2 демонструє мінімальні втрати навіть при малих радіусах вигину.
Втрати сигналу при вигині
| Умови випробування | Загасання |
|---|---|
| 10 витків Ø30 мм, 1550 нм | ≤0,03 дБ |
| 10 витків Ø30 мм, 1625 нм | ≤0,1 дБ |
| 1 виток Ø20 мм, 1550 нм | ≤0,1 дБ |
| 1 виток Ø20 мм, 1625 нм | ≤0,2 дБ |
| 1 виток Ø15 мм, 1550 нм | ≤0,5 дБ |
| 1 виток Ø15 мм, 1625 нм | ≤1,0 дБ |
Завдяки цьому котушка може багаторазово використовуватися без погіршення характеристик волокна.
Інтегрований медіаконвертер
Передача Ethernet через оптичний канал
Вбудований медіаконвертер забезпечує передачу мережевого трафіку, відеопотоків та телеметрії через оптичне волокно на відстань до 20 км.
Просте підключення
Конструкція являє собою готовий комплекс, який не потребує додаткових медіаконвертерів або складного налаштування.
Стійкість до перешкод
Оптичний канал гарантує стабільну передачу даних навіть у середовищах із високим рівнем електромагнітних завад.
Технічні характеристики
| Характеристика | Значення |
|---|---|
| Тип волокна | Одномодове G.657A2 |
| Максимальна довжина лінії | До 20 км |
| Інтерфейс | Ethernet ↔ оптичне волокно |
| Загасання при 1310 нм | ≤0,36 дБ/км |
| Загасання при 1383 нм | ≤0,34 дБ/км |
| Загасання при 1550 нм | ≤0,22 дБ/км |
| Загасання при 1625 нм | ≤0,24 дБ/км |
| Діаметр оболонки | 125±0,7 мкм |
| Діаметр покриття | 245±10 мкм |
| Діаметр модового поля (1310 нм) | 8,6±0,4 мкм |
| Діаметр модового поля (1550 нм) | 9,9±0,5 мкм |
| Робоча температура | -60…+85 °C |
| Тип покриття | Подвійне акрилатне |
| Стійкість до вигинів | Підвищена |
Чому варто купити оптичну котушку 20 км з інтегрованим медіаконвертером
Оптична котушка 20 км з інтегрованим медіаконвертером поєднує у собі високу механічну міцність, низькі втрати сигналу та максимальну стійкість до зовнішніх впливів. Використання одномодового волокна G.657A2 забезпечує стабільний зв'язок навіть при багаторазовому розгортанні та змотуванні лінії.
Готова конструкція дозволяє швидко організувати надійний канал передачі даних для польових мереж, систем управління, відеоспостереження та спеціалізованих телекомунікаційних рішень, де безперервність зв'язку та стабільність сигналу мають критичне значення.
