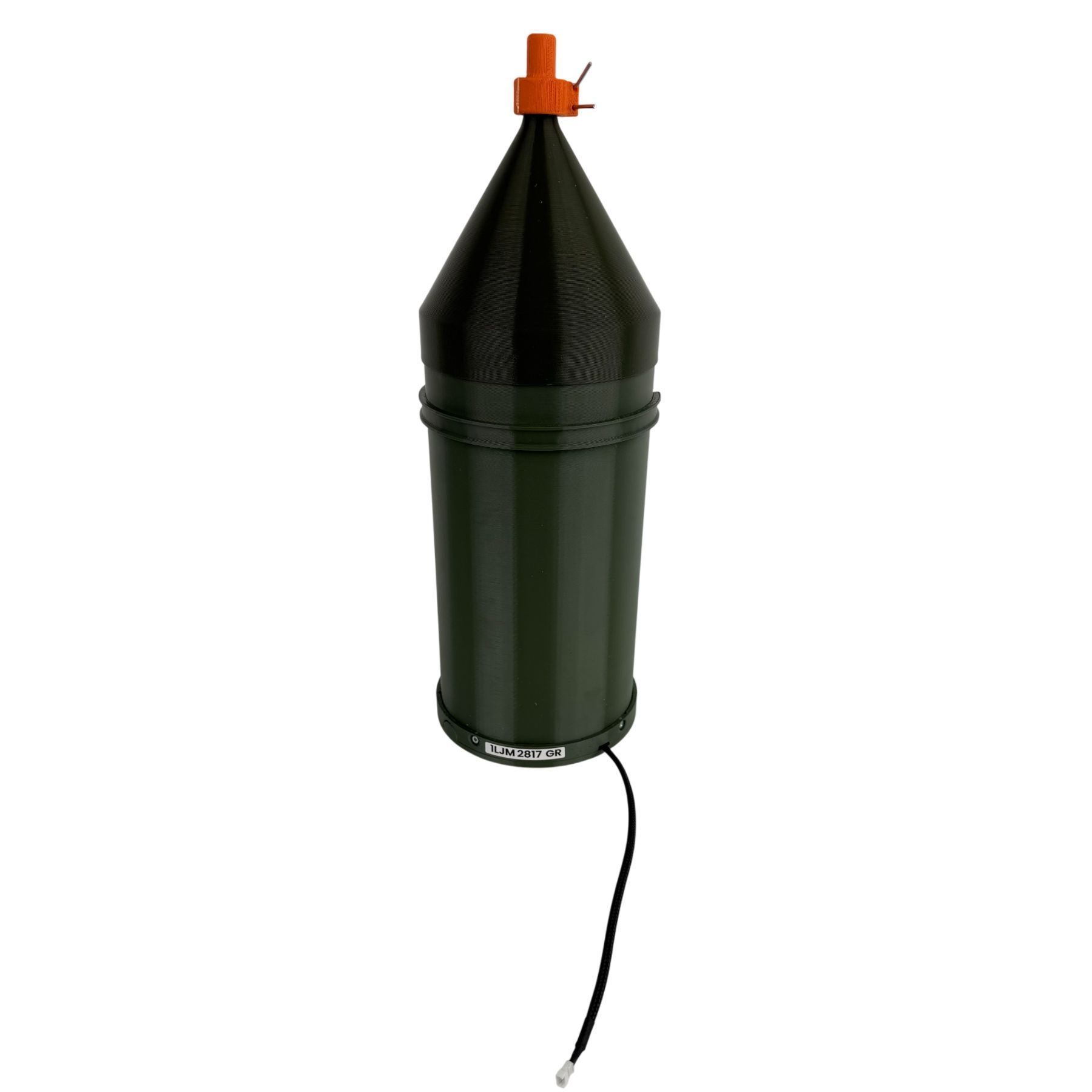

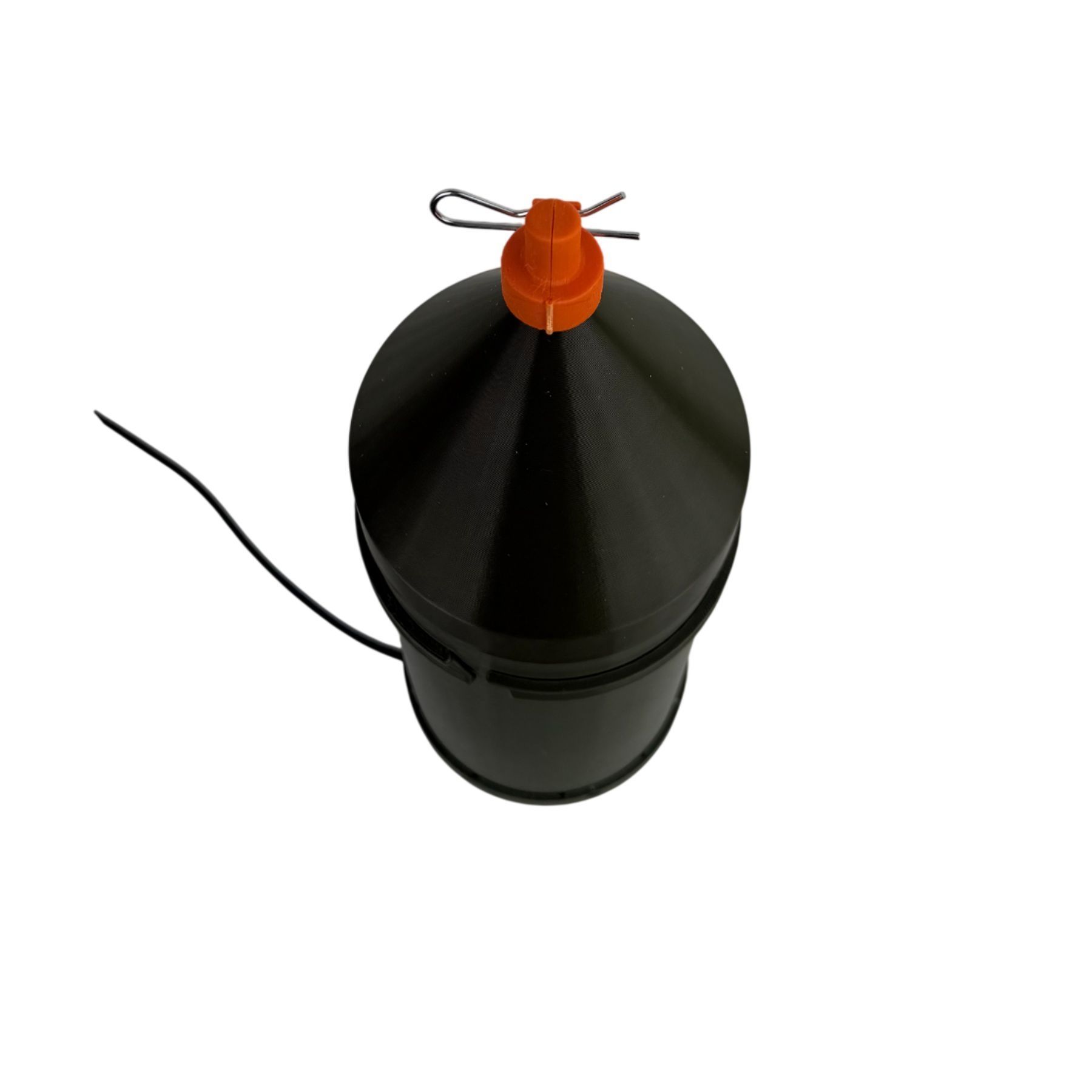

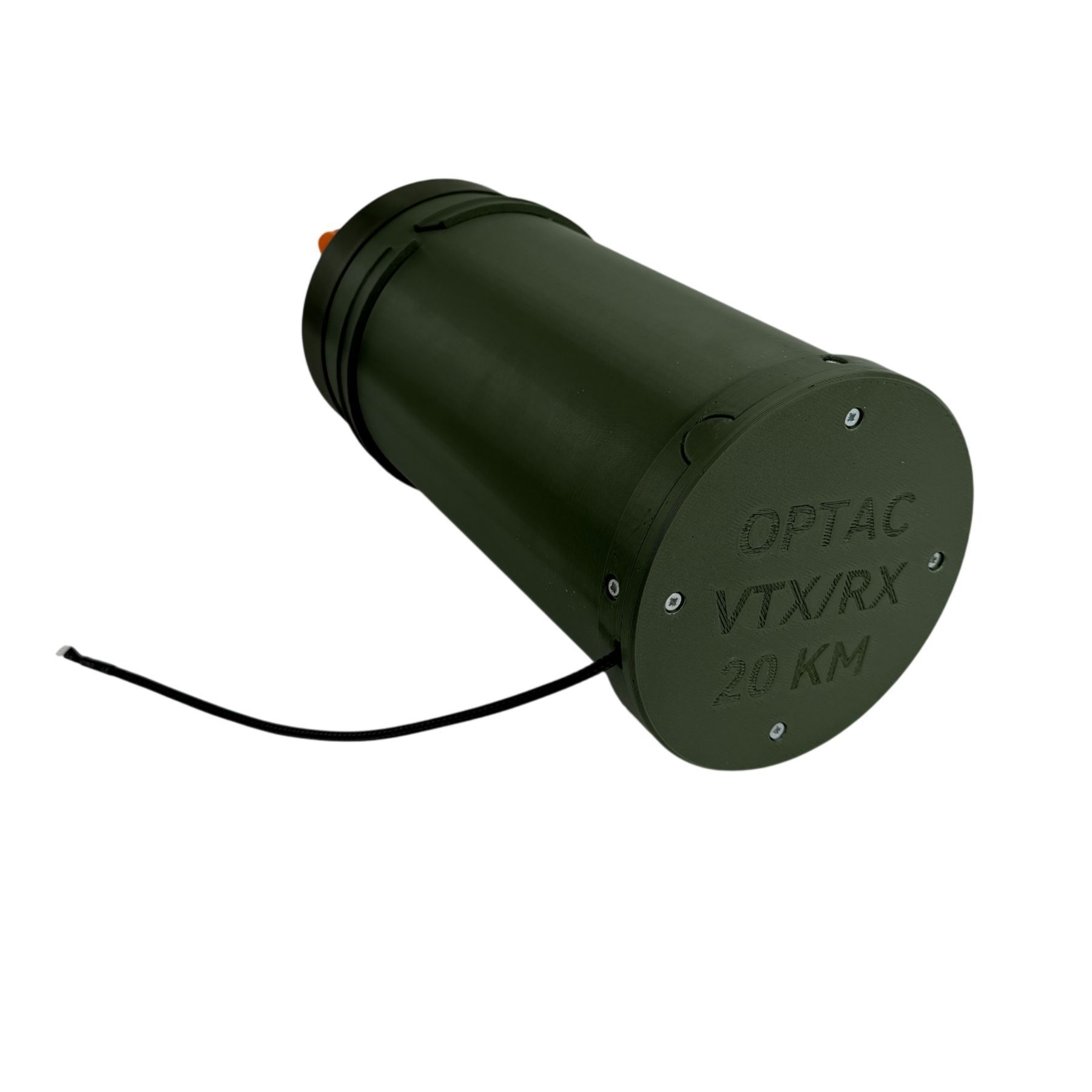

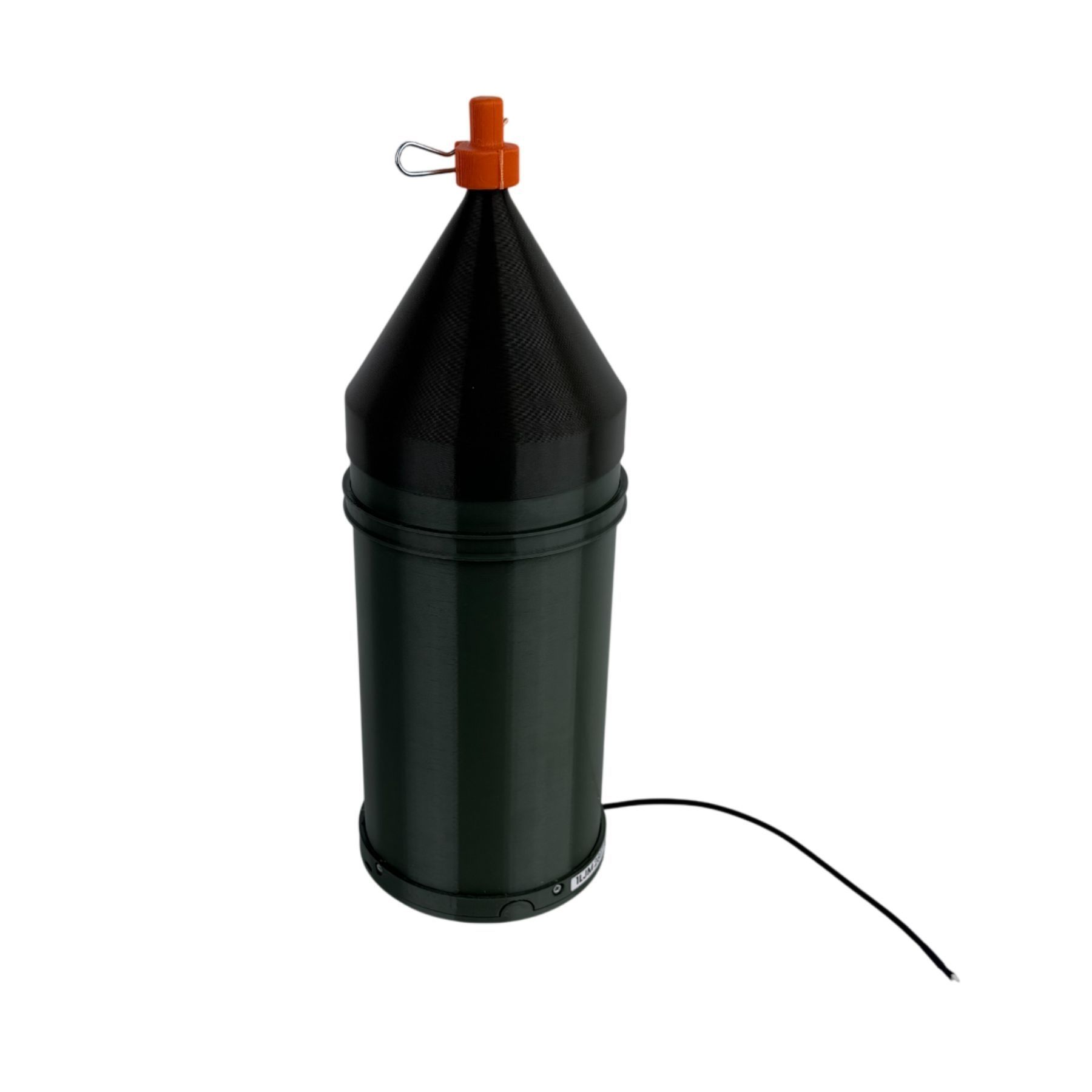

Оптическая катушка 20 км с интегрированным медиаконвертером для надежной передачи данных
Оптическая катушка 20 км с интегрированным медиаконвертером — это профессиональное решение для построения защищенных линий передачи данных на большие расстояния. Комплекс объединяет высококачественное одномодовое оптическое волокно стандарта G.657A2, прочную многоразовую катушку и встроенный медиаконвертер, который позволяет организовать передачу Ethernet через оптический канал без использования дополнительного оборудования.
Благодаря низким потерям сигнала, устойчивости к изгибам и широкому диапазону рабочих температур система обеспечивает стабильную связь в полевых, промышленных и специализированных условиях эксплуатации. Катушка подходит для организации сетей передачи данных, систем видеонаблюдения, управления БПЛА, телеметрии и мобильных пунктов связи.
Преимущества оптической катушки 20 км с медиаконвертером
Готовое решение для быстрого развертывания
Интегрированный медиаконвертер позволяет напрямую подключить сетевое оборудование и быстро создать защищенный канал передачи данных. Отсутствие необходимости во внешних преобразователях значительно упрощает монтаж и сокращает время развертывания системы.
Минимальные потери сигнала
В основе катушки используется современное одномодовое оптическое волокно G.657A2, которое характеризуется низким уровнем затухания:
- не более 0,36 дБ/км на длине волны 1310 нм;
- не более 0,34 дБ/км на 1383 нм;
- не более 0,22 дБ/км на 1550 нм;
- не более 0,24 дБ/км на 1625 нм.
Такие характеристики обеспечивают стабильную передачу информации по всей длине оптической линии до 20 км.
Защита от электромагнитных помех
В отличие от медных кабелей, оптическое волокно полностью невосприимчиво к электромагнитным наводкам, что позволяет использовать систему рядом с мощным электрооборудованием и в условиях повышенных помех.
Высокая механическая надежность
Двойное акрилатное покрытие обеспечивает дополнительную защиту волокна от механических нагрузок и способствует длительному сроку службы даже при многократной намотке и размотке катушки.
Области применения
- организация полевых сетей Ethernet;
- создание защищенных линий связи;
- системы управления БПЛА;
- передача видео высокого разрешения;
- телеметрические системы;
- командные пункты и мобильные штабы;
- системы видеонаблюдения;
- промышленные сети передачи данных;
- временные телекоммуникационные сети.
Одномодовое оптическое волокно G.657A2
В катушке используется высококачественное одномодовое волокно G.657A2 с повышенной устойчивостью к изгибам. Диаметр оболочки составляет 125±0,7 мкм, а наружного покрытия — 245±10 мкм. Низкая некруглость оболочки и точная концентричность сердцевины обеспечивают стабильные параметры передачи сигнала.
Волокно имеет диаметр модового поля 8,6±0,4 мкм при 1310 нм и 9,9±0,5 мкм при 1550 нм, что гарантирует высокие характеристики передачи данных и минимальные потери.
Стабильная работа в тяжелых условиях
Оптическое волокно сохраняет свои характеристики при температуре от -60°C до +85°C. Дополнительное затухание после воздействия температурных циклов, высокой влажности, погружения в воду и длительного нагрева не превышает 0,05 дБ/км.
Система пригодна для эксплуатации в условиях:
- Низких температур.
- Высокой влажности.
- Продолжительных атмосферных воздействий.
- Промышленных объектов.
- Полевых условий эксплуатации.
Высокая устойчивость к изгибам
Одномодовое волокно G.657A2 демонстрирует минимальные потери даже при малых радиусах изгиба.
Потери сигнала при изгибе
| Условия испытаний | Затухание |
|---|---|
| 10 витков Ø30 мм, 1550 нм | ≤0,03 дБ |
| 10 витков Ø30 мм, 1625 нм | ≤0,1 дБ |
| 1 виток Ø20 мм, 1550 нм | ≤0,1 дБ |
| 1 виток Ø20 мм, 1625 нм | ≤0,2 дБ |
| 1 виток Ø15 мм, 1550 нм | ≤0,5 дБ |
| 1 виток Ø15 мм, 1625 нм | ≤1,0 дБ |
Благодаря этому катушка может многократно использоваться без ухудшения характеристик волокна.
Интегрированный медиаконвертер
Передача Ethernet через оптический канал
Встроенный медиаконвертер обеспечивает передачу сетевого трафика, видеопотоков и телеметрии через оптическое волокно на расстояние до 20 км.
Простое подключение
Конструкция представляет собой готовый комплекс, который не требует дополнительных медиаконвертеров или сложной настройки.
Устойчивость к помехам
Оптический канал гарантирует стабильную передачу данных даже в средах с высоким уровнем электромагнитных помех.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип волокна | Одномодовое G.657A2 |
| Максимальная длина линии | До 20 км |
| Интерфейс | Ethernet ↔ оптическое волокно |
| Затухание при 1310 нм | ≤0,36 дБ/км |
| Затухание при 1383 нм | ≤0,34 дБ/км |
| Затухание при 1550 нм | ≤0,22 дБ/км |
| Затухание при 1625 нм | ≤0,24 дБ/км |
| Диаметр оболочки | 125±0,7 мкм |
| Диаметр покрытия | 245±10 мкм |
| Диаметр модового поля (1310 нм) | 8,6±0,4 мкм |
| Диаметр модового поля (1550 нм) | 9,9±0,5 мкм |
| Рабочая температура | -60…+85 °C |
| Тип покрытия | Двойное акрилатное |
| Устойчивость к изгибам | Повышенная |
Почему стоит купить оптическую катушку 20 км с интегрированным медиаконвертером
Оптическая катушка 20 км с интегрированным медиаконвертером сочетает в себе высокую механическую прочность, низкие потери сигнала и максимальную устойчивость к внешним воздействиям. Использование одномодового волокна G.657A2 обеспечивает стабильную связь даже при многократном развертывании и сматывании линии.
Готовая конструкция позволяет быстро организовать надежный канал передачи данных для полевых сетей, систем управления, видеонаблюдения и специализированных телекоммуникационных решений, где непрерывность связи и стабильность сигнала имеют критическое значение.
