Выносная антенна — эффективный инструмент для увеличения дальности FPV и повышения стабильности видеосигнала в реальных условиях эксплуатации. При работе с FPV-дронами именно радиоканал становится критическим фактором: рельеф, здания, лесополосы и помехи существенно ограничивают дальность. Перенос точки приема сигнала позволяет устранить эти ограничения и раскрыть потенциал оборудования.
Почему стандартной антенны недостаточно
Базовые антенны рассчитаны на универсальные условия, но в реальной эксплуатации быстро проявляются ограничения:
- низкая высота установки — сигнал перекрывается препятствиями;
- электромагнитные помехи от техники и инфраструктуры;
- частичное перекрытие зоны Френеля;
- нестабильный видеосигнал на дистанции.
В результате дальность FPV часто ограничивается 1–3 км, даже при наличии мощного передатчика.
Принцип работы выносной антенны

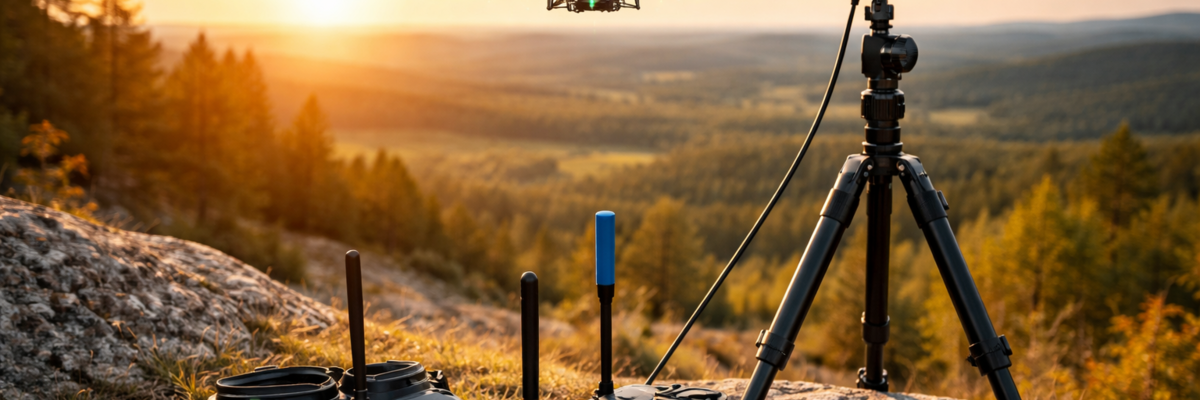

Суть решения — перенос антенны в точку с лучшими условиями приема сигнала: на мачту, штатив или удаленную позицию с подключением через кабель.
- увеличивается радиогоризонт;
- снижается влияние препятствий;
- уменьшается уровень помех;
- улучшается качество FPV-видео.
Даже увеличение высоты установки на 5–10 метров может кратно повысить дальность связи.
Типы выносных антенн для FPV
Выбор типа антенны напрямую влияет на дальность и стабильность сигнала:
| Тип антенны | Особенности | Применение |
|---|---|---|
| Омни (круговая) | Работа во всех направлениях | Ближняя и средняя дистанция |
| Патч / направленная | Узкий луч, высокая дальность | Дальние дистанции |
| Хеликс | Максимальное усиление | Точечная работа на больших расстояниях |
Факторы, влияющие на дальность
- Высота установки — основной фактор увеличения дальности;
- Кабель — важно минимизировать потери сигнала;
- Частота — соответствие диапазону (5.8 GHz, 1.2 GHz);
- Поляризация — согласование LHCP / RHCP;
- Линия видимости — отсутствие препятствий.
Практический результат
При использовании стандартной антенны дальность FPV в сложных условиях составляет около 2 км. При установке выносной антенны на высоте 10–12 метров и применении направленного решения дальность может увеличиться до 5–8 км при стабильном сигнале.
На что обратить внимание при выборе
- длина кабеля и его качество;
- тип разъемов (SMA, RP-SMA);
- усиление (dBi) в зависимости от задачи;
- совместимость с приемником;
- условия эксплуатации.
Типичные ошибки
- использование некачественного кабеля;
- неверная ориентация антенны;
- несовпадение поляризации;
- установка рядом с металлоконструкциями;
- игнорирование рельефа.
Подбор оборудования
Для стабильной работы FPV-системы важно правильно подобрать антенну и комплектующие. Ознакомиться с доступными вариантами можно в категории:
Выносные антенны и аксессуары для FPV
Вывод
Выносная антенна — ключевой элемент для увеличения дальности FPV. Она позволяет стабилизировать сигнал, минимизировать потери и повысить эффективность работы оборудования без замены основных компонентов.
Грамотная настройка системы и правильный подбор антенны дают предсказуемый результат даже в сложных условиях эксплуатации.
