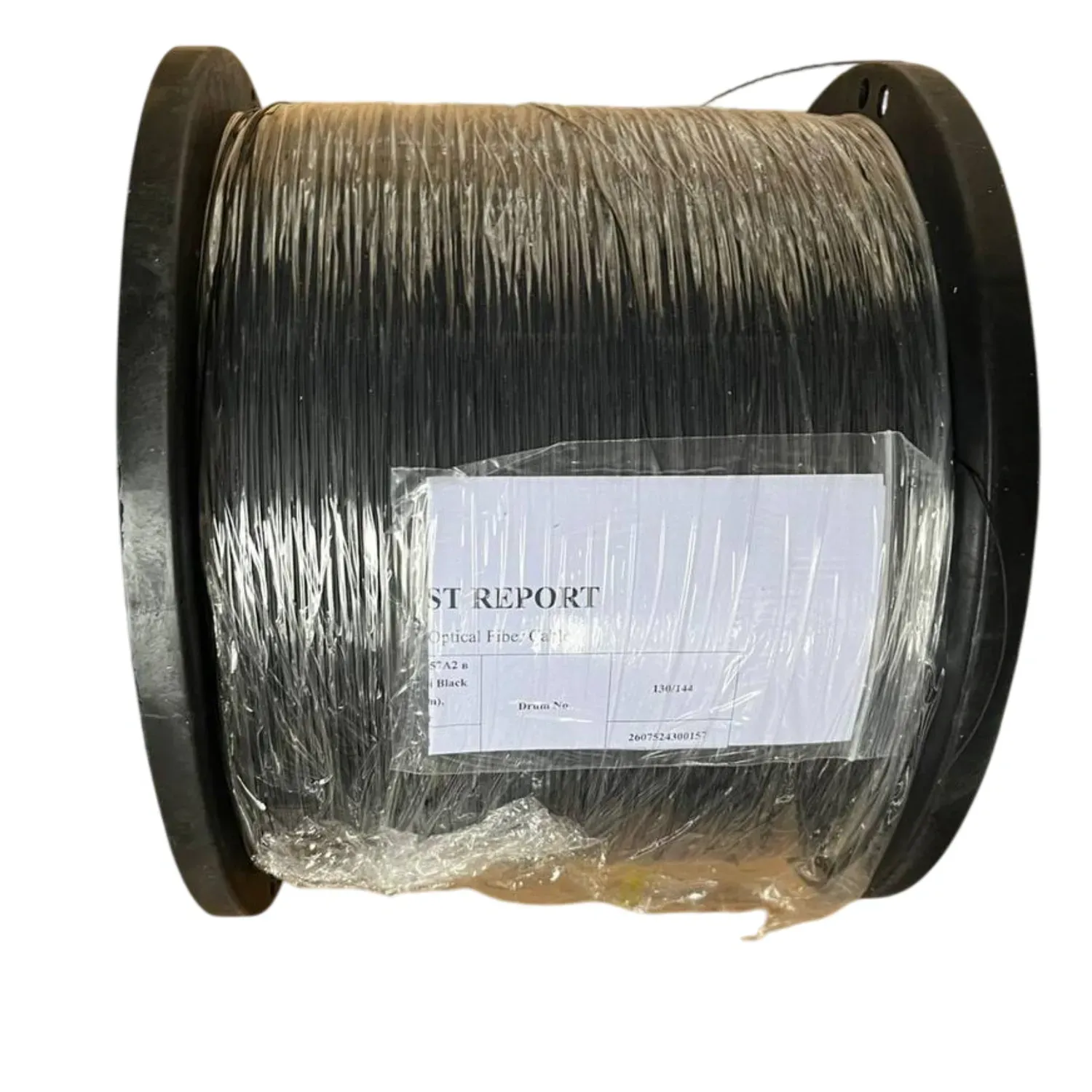

Катушка с одномодовым оптическим волокном G.657A2 предназначена для измерений, тестирования, монтажа, сварки и передачи оптического сигнала в телекоммуникационных сетях. Волокно выполнено в плотном буферном покрытии диаметром 0.9 мм, что обеспечивает дополнительную защиту и удобство в использовании.

В качестве буфера применен материал LSZH (Low Smoke Zero Halogen) – безопасный, с низким дымоотделением и без содержания галогенов. Кабель обладает высокими показателями гибкости, устойчив к механическим нагрузкам и соответствует международному стандарту ITU-T G.657A2.

Оптические параметры волокна
Тип волокна: одномодовое G.657A2

Диаметр модового поля: 8.6±0.4 мкм при 1310 нм; 9.6±0.5 мкм при 1550 нм

Диаметр оболочки (cladding): 125±0.7 мкм

Диаметр покрытия: 245±5 мкм

Нециркулярность оболочки: ≤ 1.0 %

Ошибка концентричности сердцевины: ≤0.5 мкм

Ошибка концентричности покрытия/оболочки: ≤ 12 мкм

Длина волны отсечения: ≤ 1260 нм

Коэффициент затухания: ≤ 0.35 дБ/км при 1310 нм; ≤ 0.21 дБ/км при 1550 нм

Макрогибочные потери (1 оборот, радиус 7.5 мм): ≤ 0.5 дБ при 1550 нм; ≤ 1.0 дБ при 1625 нм

Уровень испытательной нагрузки: ≥ 100 kpsi

Конструктивные характеристики
Количество волокон: 1

Диаметр буфера: 0.9±0.05 мм

Тип буфера: плотный (Tight Buffer)

Материал буфера: LSZH

Цвет буфера: черный

Затухание кабеля: ≤ 0.4 дБ/км (1310 нм), ≤ 0.3 дБ/км (1550 нм)

Масса кабеля: примерно 0.9 кг/км.

Максимальное усилие на растяжение: 5 Н

Максимальная стойкость к сдавлению: 100 Н/100 мм (без повреждения волокна)

Физические характеристики катушки
Тип катушки: пластиковая или композитная, с фиксатором кабеля

Длина волокна: по заказу (типично 500 м/1000 м/2000 м)

Цвет оболочки волокна: черный

Вес катушки (с намотаным волокном): в зависимости от длины, ориентировочно 1.5–3.5 кг
