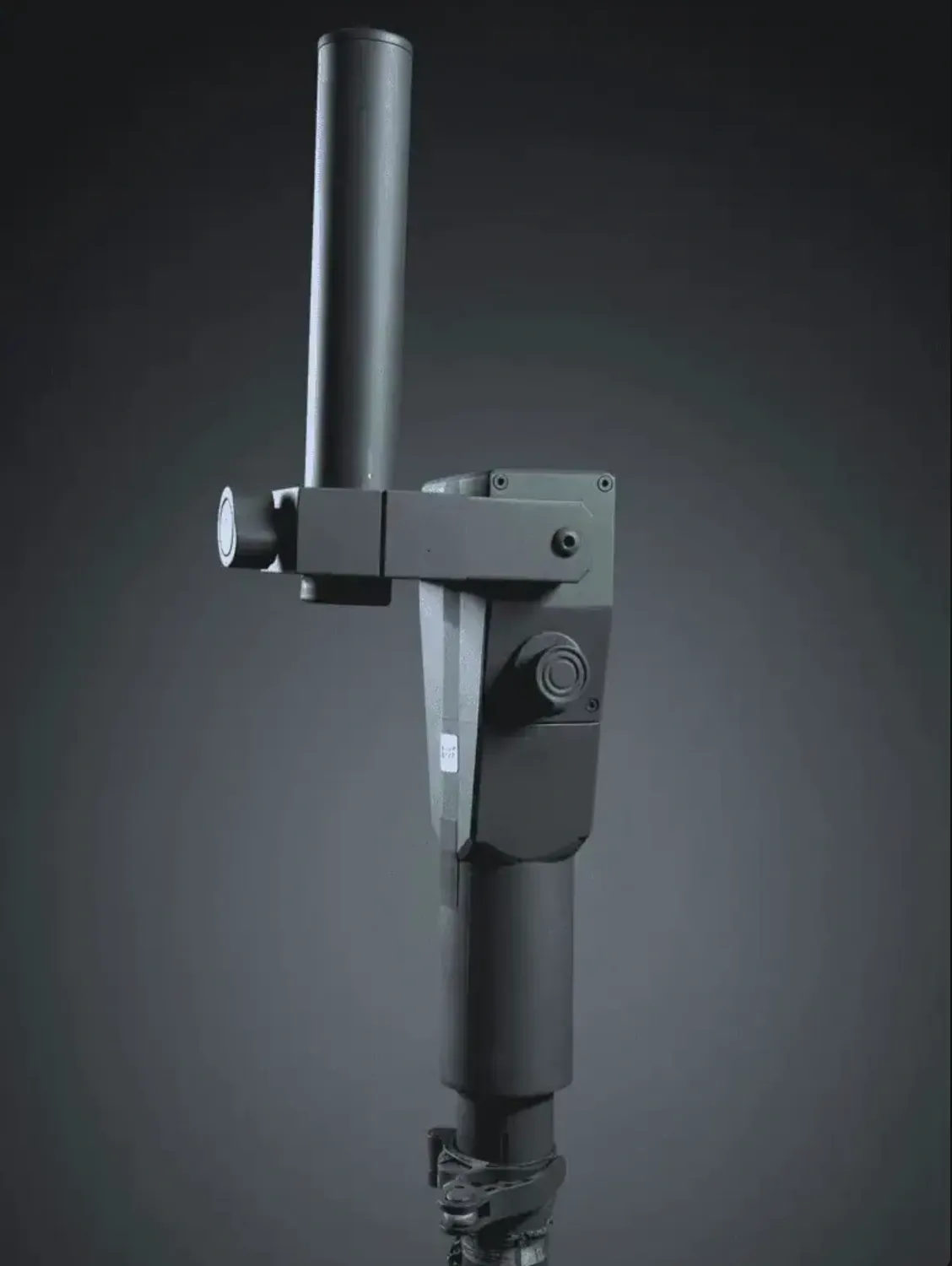

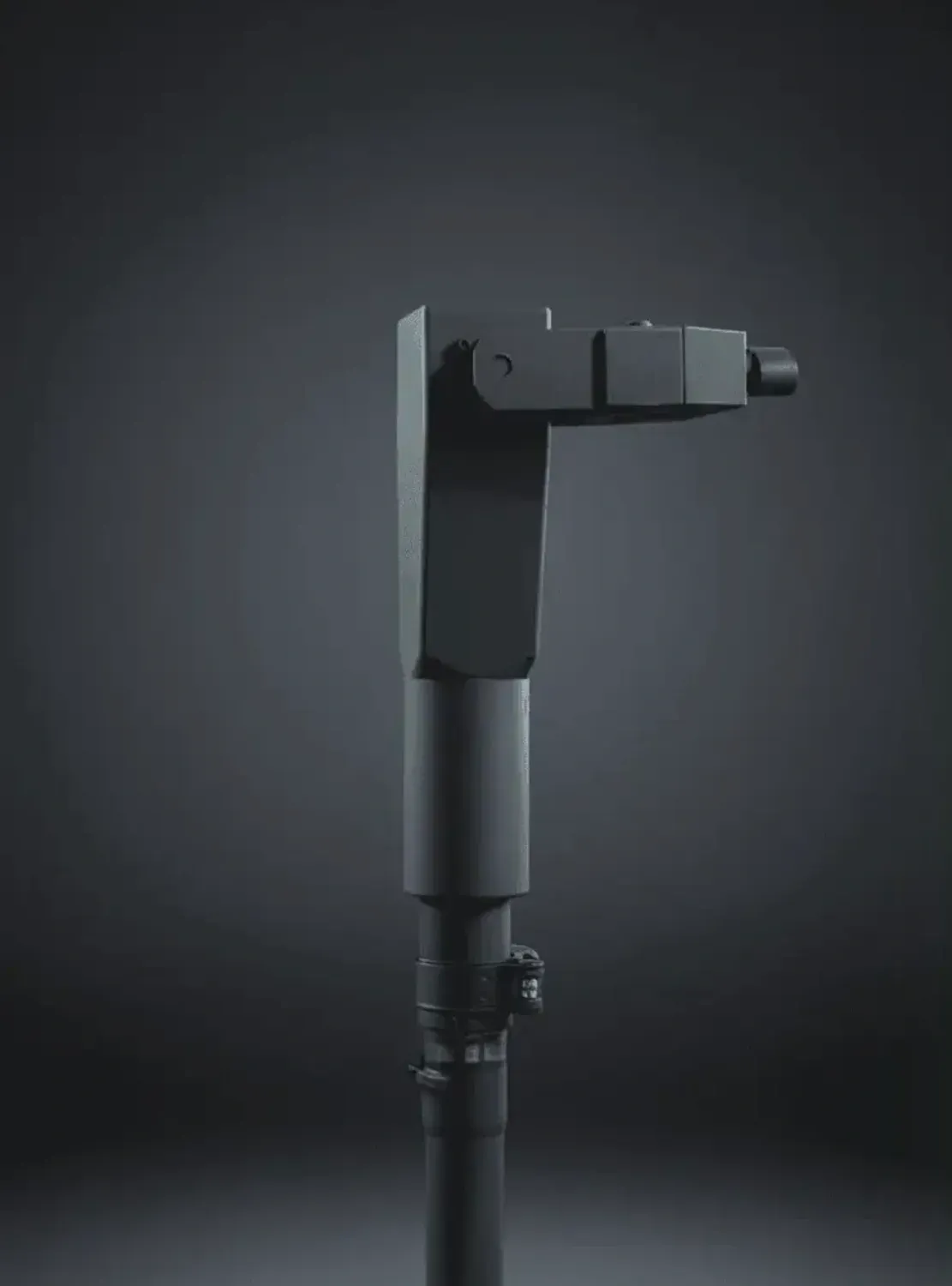

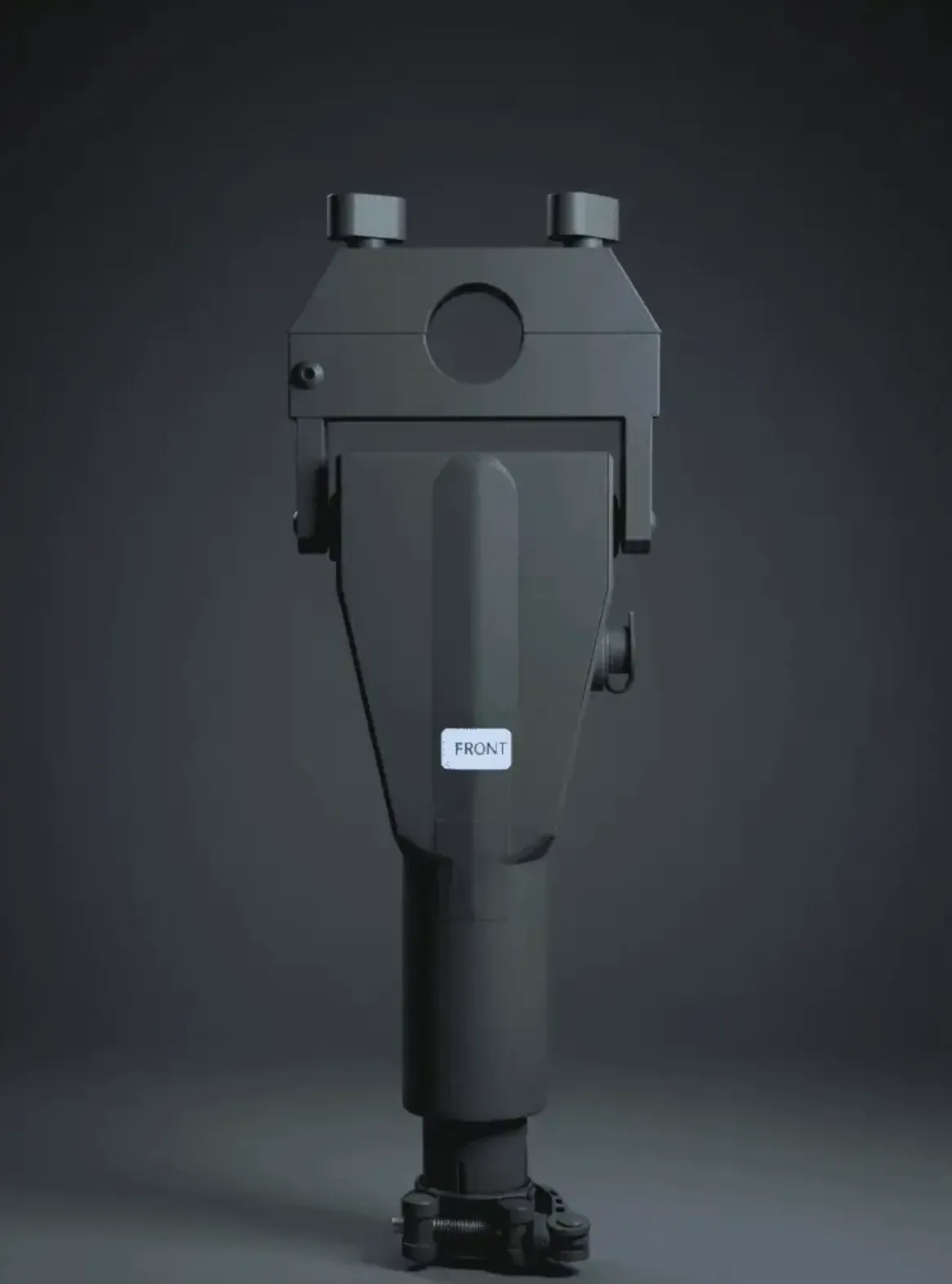

Поворотна тактична система для малогабаритних антен: Прецизійне наведення та цифрова точність
У сучасних бойових умовах якість сигналу та здатність точно сфокусувати промінь антени є критичними факторами успіху місії. Двоосьова поворотна система для малогабаритних антен — це мобільний високотехнологічний позиціонер, розроблений для оперативного розгортання антенних комплексів, засобів РЕБ/РЕР та систем зв’язку. Завдяки вазі всього 3.2 кг та дистанційному керуванню, комплекс дозволяє оператору перебувати в безпечному укритті, зберігаючи повний контроль над напрямком сигналу.
Цифровий контроль та OLED-візуалізація кутів наведення
Головною перевагою системи є інтегрований OLED-дисплей на пульті керування. На відміну від аналогових рішень, цей комплекс відображає точні координати повороту в градусах. Це дозволяє оператору працювати за заздалегідь визначеними азимутами або швидко наводити вузьконаправлені антени (Yagi, патч-антени) на джерело сигналу з мінімальною похибкою.
- Двоосьове керування: Незалежне наведення по горизонталі (360°) та вертикалі (+86°) для повного охоплення півкулі.
- Керування джойстиком: Інтуїтивно зрозумілий маніпулятор забезпечує плавний рух механізму без ривків, що важливо для стабільного утримання лінку.
- OLED-індикація: Компактний екран 2×1.5 см відображає реальний кут нахилу та повороту навіть в умовах низької освітленості.
Живлення FPV-стандарту та авіаційна надійність
Система розроблена з урахуванням уніфікації живлення, що використовується в аеророзвідці. Завдяки підтримці напруги до 36 В та роз'єму XT60, комплекс може живитися безпосередньо від стандартних Li-ion батарей для FPV-дронів або від польових джерел 12 В.
- Універсальні роз'єми: XT60 для силового підключення, Type-C для периферії та надійні авіаційні роз'єми для зв'язку між пультом і механізмом.
- Конструкційна витривалість: Основний механізм та монтажна труба виготовлені з високоміцного алюмінію, що гарантує жорсткість конструкції при вітрових навантаженнях.
- Енергоефективність: Система споживає всього 5 Вт у режимі очікування, що дозволяє залишатися на чергуванні протягом багатьох годин від одного акумулятора.
Оновлені технічні характеристики (ТТХ)
Компактні розміри (320 × 60 × 60 мм) дозволяють переносити систему в рюкзаку, що робить її ідеальною для мобільних груп.
| Параметр | Значення |
|---|---|
| Кількість осей керування | 2 (Горизонтальна / Вертикальна) |
| Метод керування | Джойстик на пульті |
| Індикація даних | OLED-дисплей (вивід кутів у градусах) |
| Кут повороту | Горизонт: 360° / Вертикаль: 0° до +86° |
| Живлення | 12 В – 36 В (Сумісно з FPV-батареями) |
| Матеріали механізму | Алюміній (основний корпус та труба) |
| Маса комплекту | 3.2 кг |
| Роз'єми | XT60, Type-C, Авіаційні (GX) |
| Енергоспоживання (max) | 35 Вт (при одночасній роботі двох осей) |
Тактичне застосування та переваги
Поворотна платформа адаптована для роботи в складних польових умовах і може бути встановлена на щоглу, триногу або безпосередньо на техніку:
- Наведення антен зв'язку: Точна орієнтація на ретранслятор для забезпечення максимальної пропускної здатності каналу.
- Робота з РЕБ та РЕР: Дистанційне сканування секторів та наведення засобів радіоелектронної протидії на виявлені джерела.
- FPV-станції керування: Встановлення патч-антен для збільшення дальності польоту дронів без демаскування оператора (винос антени на дистанцію).
Експертний висновок: Дана система заповнює прогалину між важкими стаціонарними позиціонерами та ручним наведенням. Вага у 3.2 кг та живлення через XT60 роблять її безальтернативним вибором для мобільних груп, де швидкість розгортання та автономність є пріоритетом.
Висновок
Поворотна система для малогабаритних антен — це професійний інструмент, який забезпечує цифрову точність наведення та надійність у найскладніших ситуаціях. Алюмінієвий корпус, універсальне живлення та OLED-індикація кутів роблять цей комплекс основою для сучасних мобільних систем зв’язку та розвідки.
Поширені питання про поворотну систему для малогабаритних антен
Для яких типів антен підходить ця система?
Система є універсальною та підходить для будь-яких малогабаритних спрямованих антен: патч-антен, спіральних (Helical), Yagi (хвильовий канал) або параболічних решіток. Головна умова — вага антени не має перевищувати 2–3 кг, щоб не перевантажувати сервоприводи чи крокові двигуни.
Чи може система працювати в автоматичному режимі стеження?
Так, за наявності контролера, що підтримує роботу з телеметрією (наприклад, через ArduPilot або Mission Planner). Система автоматично повертає антену в бік об'єкта, орієнтуючись на його GPS-координати, що передаються в реальному часі. Це гарантує стабільний зв'язок на максимальних відстанях.
Яким чином здійснюється керування поворотом?
Керування реалізовано кількома способами:
- Через провідний пульт або джойстик для ручного наведення.
- Через USB-підключення до ноутбука для програмного керування.
- Дистанційно через Bluetooth/Wi-Fi (залежно від обраного контролера).
Яке живлення потрібне для роботи системи?
Система зазвичай працює від напруги 12V або 24V. Її можна заживити від автомобільного акумулятора, Power Station або портативної батареї типу Li-ion (3S–6S). Вона споживає мінімум енергії, особливо в режимі утримання позиції.
Чи не збиваються налаштування при сильному вітрі?
Якісні трекери мають редуктори з високим крутним моментом. Навіть при поривах вітру система міцно утримує антену в заданому напрямку. Проте для роботи в екстремальних умовах ми рекомендуємо використовувати обтяжений штатив або кріплення на стаціонарну щоглу.
Наскільки складно налаштувати систему «з нуля»?
Основна настройка — це калібрування «нульової точки» (орієнтація на північ/південь) та виставлення рівня горизонту. Більшість сучасних трекерів підтримують принцип Plug-and-Play та автоматично синхронізуються зі стандартним ПЗ для наземних станцій.
