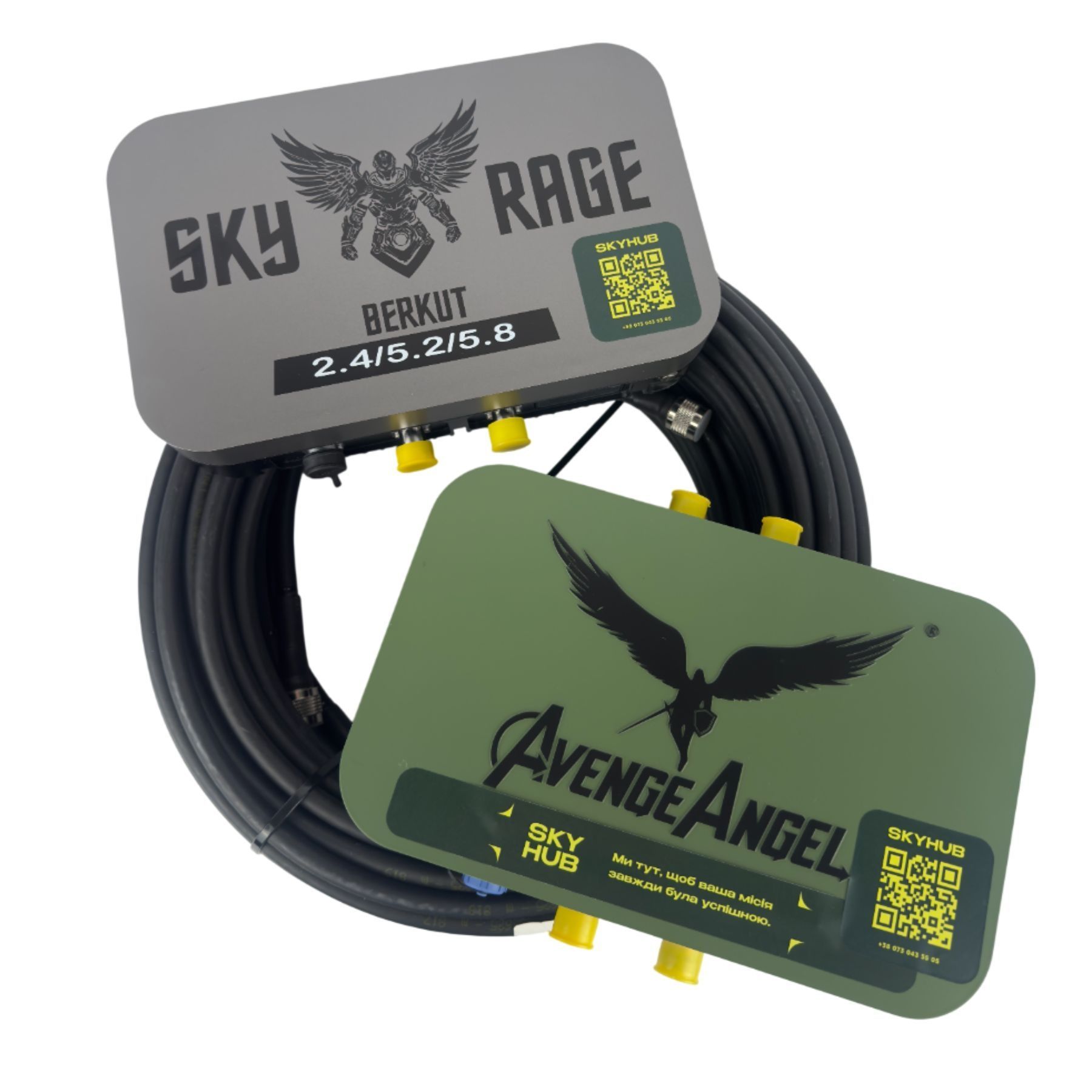

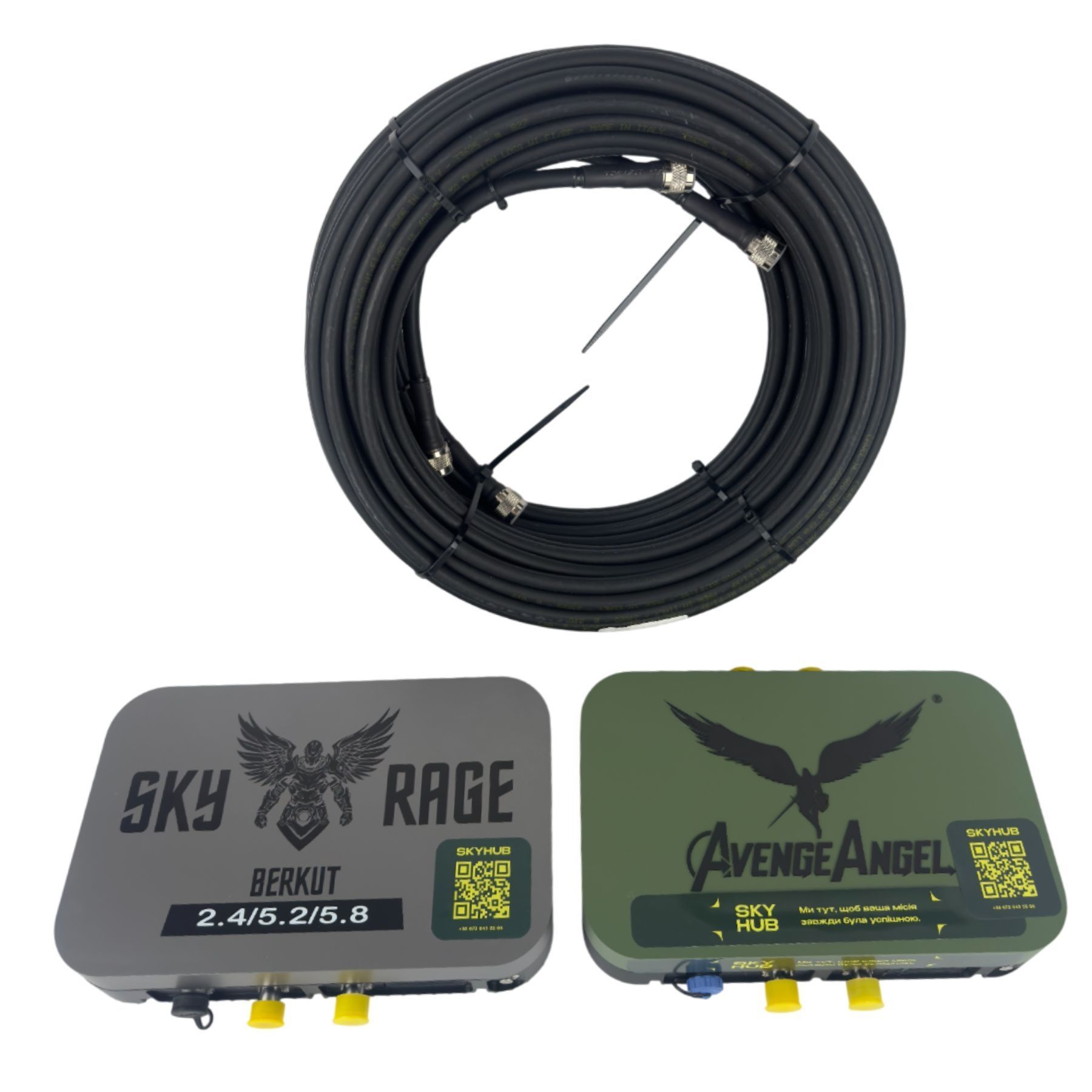

Тактичний комплекс підсилення: Виносна антена Sky Rage Berkut + Репітер AvengeAngel + 40м кабелю WL400
У сучасних бойових умовах виживання оператора БпЛА та успіх місії залежать від двох факторів: можливості працювати з глибокого укриття та здатності «пробивати» ворожі засоби радіоелектронної боротьби (РЕБ). Професійний комплект Sky Rage Berkut із репітером AvengeAngel — це ультимативне рішення, яке дозволяє винести випромінювальну частину на відстань до 40 метрів від пульта, зберігаючи колосальну потужність сигналу у 10 Вт на кожен канал.
Чому цей комплект є стандартом для професійної аеророзвідки?
Головна проблема виносних систем — втрата потужності сигналу в довгих кабелях. Даний набір розроблений як єдина екосистема, де кожен елемент компенсує затухання та максимізує ККД передачі даних.
- Подвійне підсилення: Репітер AvengeAngel виступає як проміжна станція («бустер»), що готує сигнал для передачі по 40-метровій магістралі, а антена Berkut видає фінальні 10 Вт потужності.
- Дистанція та безпека: Завдяки двом комплектам кабелів WL400 по 20 метрів (сумарно 40 м), пілот може перебувати в заглибленому бліндажі або бетонному укритті, поки антена працює на високій щоглі.
- Професійні кабелі WL400: Коаксіальний кабель з низькими втратами (Low Loss) мінімізує деградацію сигналу на частотах 5.8 ГГц, що критично для стабільного відеопотоку.
- Сумісність: Ідеально працює з DJI Mavic 3, 3T, Matrice 30/300/350 та Autel EVO II.
Техніко-тактичні характеристики (ТТХ) антени Sky Rage Berkut
Berkut — це спрямована активна антена, що поєднує в собі високу чутливість прийому та величезну пробивну здатність передачі.
| Параметр | Значення характеристики |
|---|---|
| Тип пристрою | Активна виносна антена з вбудованим підсилювачем |
| Робочі частоти | 2400–2500 МГц / 5000–5875 МГц (Triple-Band) |
| Вихідна потужність | 2 × 10 Вт (40 dBm) |
| Коефіцієнт підсилення (Gain) | 20 – 22 дБ |
| Посилення антени (dBi) | 2.4G — 15 dBi ±1 / 5.8G — 18 dBi ±1 |
| Коефіцієнт шуму | ≤ 2,0 дБ (максимальна чистота прийому) |
| Кути роботи (H/V) | 65° горизонтально / 20° вертикально |
| Акумулятор | 7.4 В, 6400 мА·год (Li-Ion) |
| Тип роз’єму / Вага | N-K Female / 1680 г |
Роль репітера AvengeAngel у системі
Репітер AvengeAngel відіграє ключову роль у ланцюзі зв’язку. Він компенсує втрати, які виникають при проходженні сигналу через 40 метрів коаксіального дроту. Без репітера потужність сигналу на вході в антену була б недостатньою для активації підсилювачів Berkut у повному обсязі. Разом вони створюють безперебійний «міст» між пультом та дроном.
Переваги кабелів WL400 N-type
Кабель WL400 є аналогом LMR-400 і вважається «золотим стандартом» для тактичного зв’язку. Він має подвійне екранування та центральну жилу з чистої міді, що дозволяє передавати високочастотний сигнал 5.8 ГГц на великі відстані з мінімальним коефіцієнтом стоячої хвилі (КСВ).
- Протидія РЕБ: Вихідна потужність у 40 dBm створює стійкий канал, який вкрай важко «заглушити» стандартними засобами окопного РЕБ.
- HD-відео без затримок: Низький коефіцієнт шуму (≤ 2,0 дБ) гарантує плавну картинку навіть на граничних дистанціях польоту (до 20-25 км).
- Мобільність та витривалість: Система працює в широкому діапазоні напруги (6–12 В) та захищена від складних погодних умов.
Важливо для підрозділів: Використання 40-метрової кабельної траси дозволяє розосередити позицію оператора та випромінювальну точку. Це ускладнює роботу ворожим засобам радіотехнічної розвідки (РТР) щодо пеленгації пілота.
Висновок: Технологічне домінування в ефірі
Комплект Sky Rage Berkut + AvengeAngel — це професійне обладнання для тих, хто не йде на компроміси. Ви отримуєте максимальну дальність, повну безпеку особового складу та стабільність зв’язку, яка рятує техніку та забезпечує виконання бойового завдання.
Поширені питання про комплект Sky Rage Berkut + AvangeAngel + WL400
Яка роль репітера AvangeAngel у цьому комплекті?
Репітер працює як активний підсилювач «у розриві». Він приймає сигнал від пульта, підсилює його та передає по 20-метровому кабелю до антени Sky Rage. Це критично важливо, оскільки без репітера значна частина потужності пульта просто загасла б у довгому кабелі.
Чим цей комплект кращий за звичайну антену на пульті?
Головна перевага — безпека та стабільність. Оператор може перебувати в укритті (бліндаж, підвал, авто), а антена Sky Rage буде винесена на 20 м на високу точку. Це забезпечує кращий горизонт прямої видимості з дроном і захищає оператора від виявлення за радіосигналом.
Які частоти підтримує система з репітером AvangeAngel?
Комплект є мультидіапазонним. Він ефективно підсилює сигнали на частотах 2.4 GHz та 5.8 GHz, а антена Sky Rage додатково підтримує 5.2 GHz, що робить систему універсальною для DJI Mavic 3, Matrice та Autel.
Чому використовуються кабелі WL400?
Кабелі WL400 — стандарт «Low Loss» (низькі втрати). Вони товстіші та якісніші за звичайні кабелі, що дозволяє передати сигнал на 20 м з мінімальним згасанням, особливо важливо для частоти 5.8 GHz.
Чи сумісний комплект із новим пультом DJI RC2 (Air 3/Mini 4 Pro)?
Так, за умови, що пульт модифікований і має встановлені SMA-роз'єми. Репітер AvangeAngel успішно підсилює цифрові протоколи передачі даних DJI.
Як правильно заряджати цей комплект?
Антена Sky Rage та репітер AvangeAngel мають власні акумулятори. Їх слід заряджати окремо через порти USB-C. Рекомендується використовувати блоки живлення з підтримкою Fast Charge для прискореного процесу в польових умовах.
Чи можна використовувати лише один кабель, якщо дрон працює тільки на 5.8 GHz?
Технічно можливо, але система розрахована на роботу по технології MIMO (двоканальна передача). Для максимальної стабільності та дальності відеосигналу обов’язково підключати обидва кабелі.
Як впливає репітер на роботу в умовах РЕБ?
Репітер AvangeAngel разом із антеною Sky Rage створює потужний вихідний сигнал до 10 Вт, що дозволяє «пробивати» перешкоди ворожих комплексів РЕБ, де звичайний пульт миттєво втратив би зв’язок.
Що робити, якщо сигнал погіршився після підключення кабелів?
Перевірте надійність закручування роз'ємів N-type. Навіть слабке недокручування може призвести до втрати до 50% потужності. Також переконайтеся, що репітер увімкнений та заряджений.
Яка послідовність увімкнення системи?
Рекомендується спочатку з’єднати всі кабелі (Пульт → Репітер → Антена), і лише після цього вмикати живлення на репітері та антені. Це захистить активні компоненти від перевантаження.
