В современных боевых условиях стабильная связь и возможность управления БПЛА на предельных расстояниях имеют критическое значение для успешного выполнения миссии. Профессиональный комплект усиления AvengeAngel Big Hulk — это интеллектуальная система, которая сочетает мощность активного репитера, высокоточной антенны и толстого коаксиального кабеля RG-8 с низким уровнем затухания. Этот комплект позволяет оператору работать из укрытия, «продавливаться» через вражеские средства РЭБ и обеспечивать стабильный видеопоток на расстоянии до 20 км.
Почему этот комплект является безальтернативным для боевых задач?
Главная проблема при использовании выносных антенн — потеря мощности сигнала в кабеле. Использование толстого кабеля RG-8 в сочетании с репитером AvengeAngel гарантирует, что каждый ватт мощности дойдет до антенны и будет направлен на дрон, а не превратится в тепло в проводе.
- Колоссальная мощность: суммарная выходная мощность 10 Вт (40 dBm) на каждый частотный диапазон.
- Минимизация потерь: кабель RG-8 имеет медный внутренний проводник и двойное экранирование, что обеспечивает высокое качество сигнала.
- Безопасность экипажа: вынос антенны на значительное расстояние позволяет оператору оставаться в защищенном блиндаже или бронетехнике.
- Полная автономность: встроенные аккумуляторы в репитере и антенне обеспечивают длительную работу в полевых условиях без внешнего питания.
Технико-тактические характеристики (ТТХ) компонентов

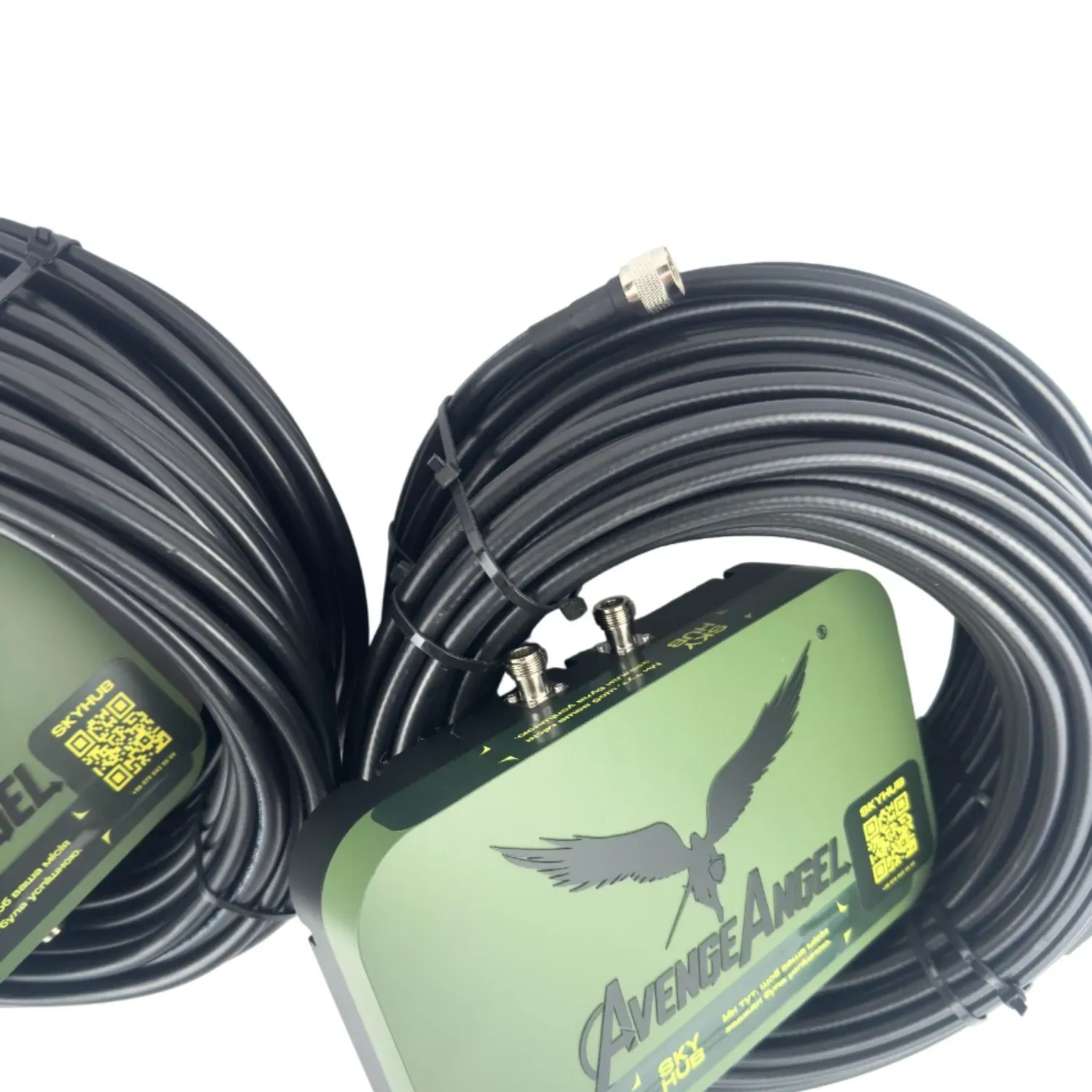

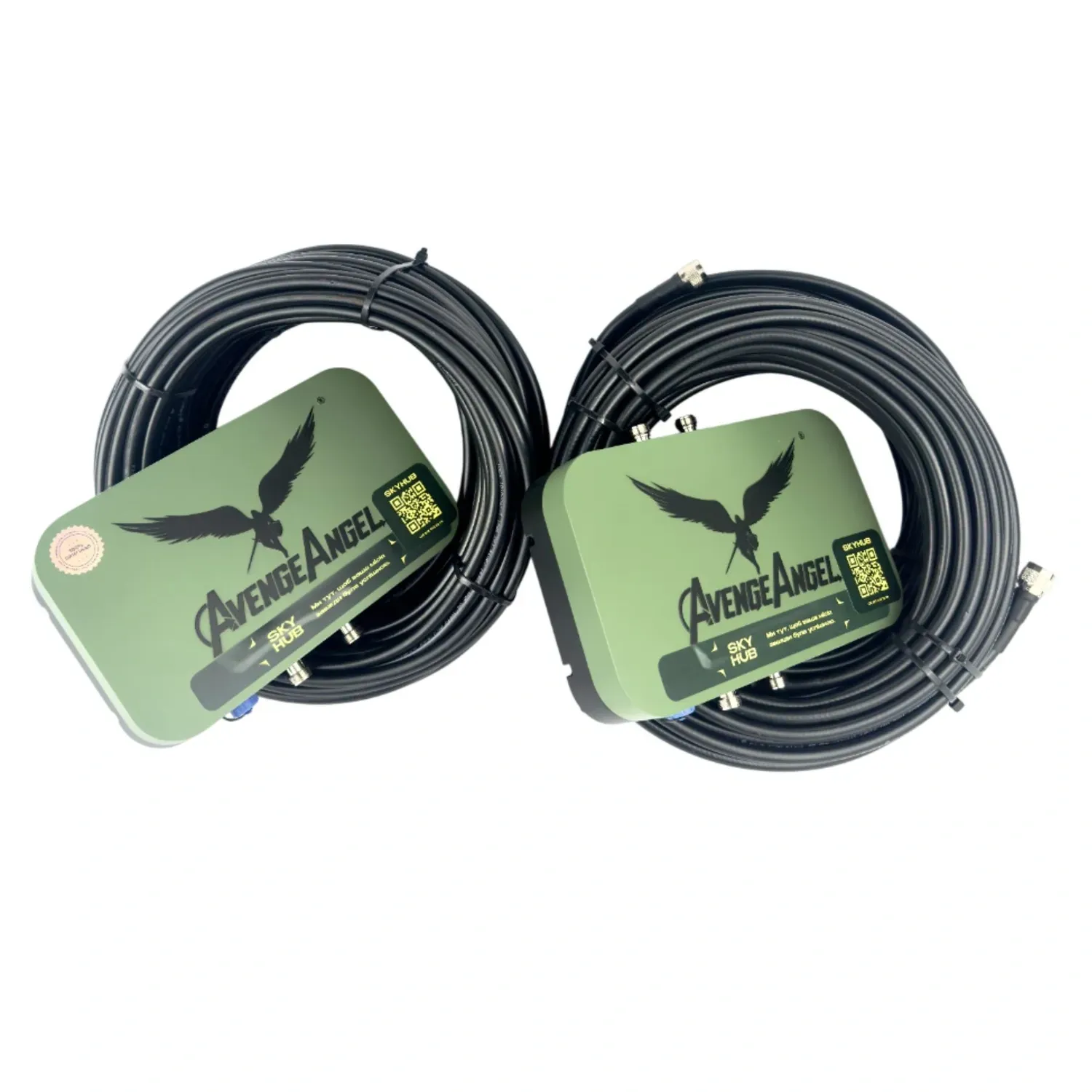

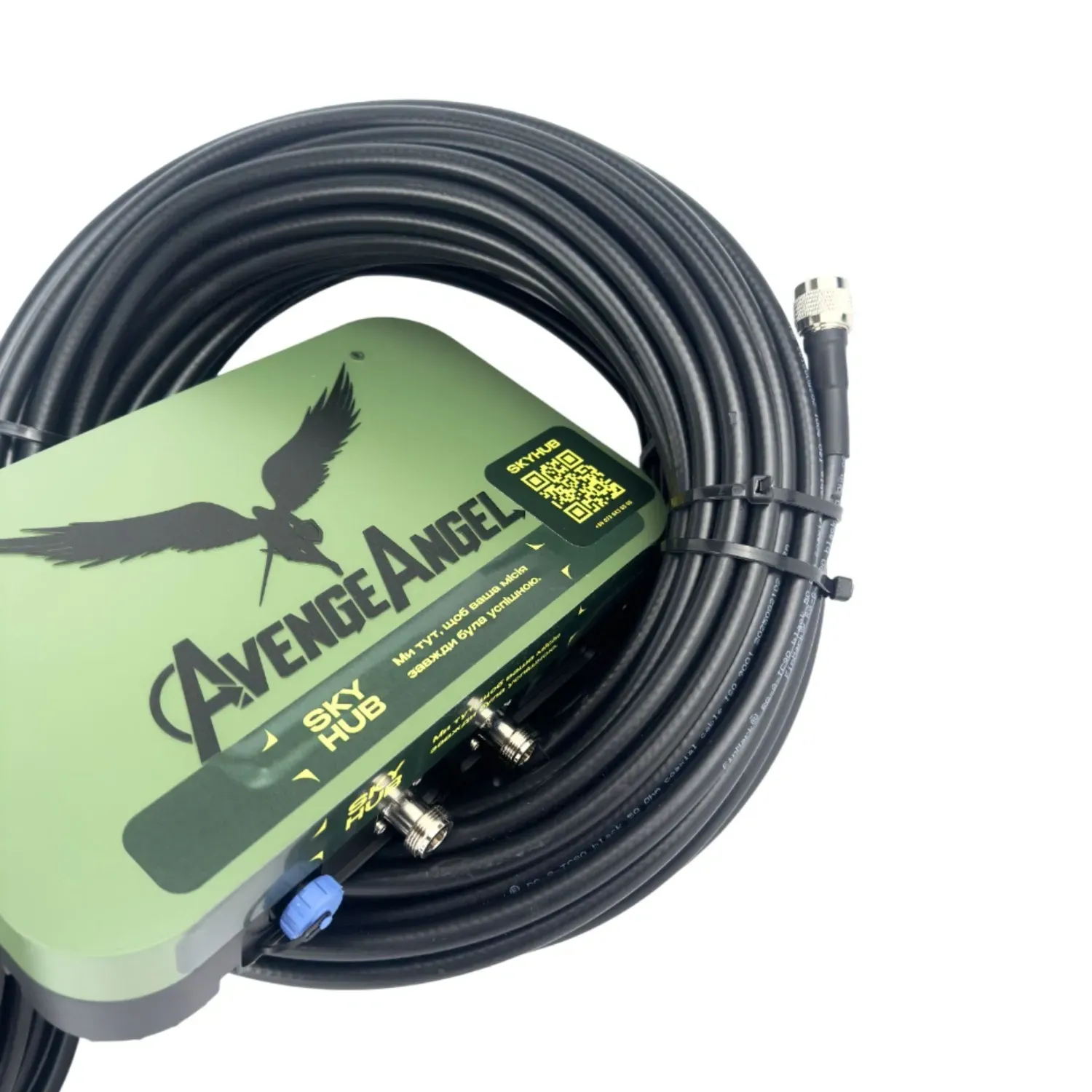

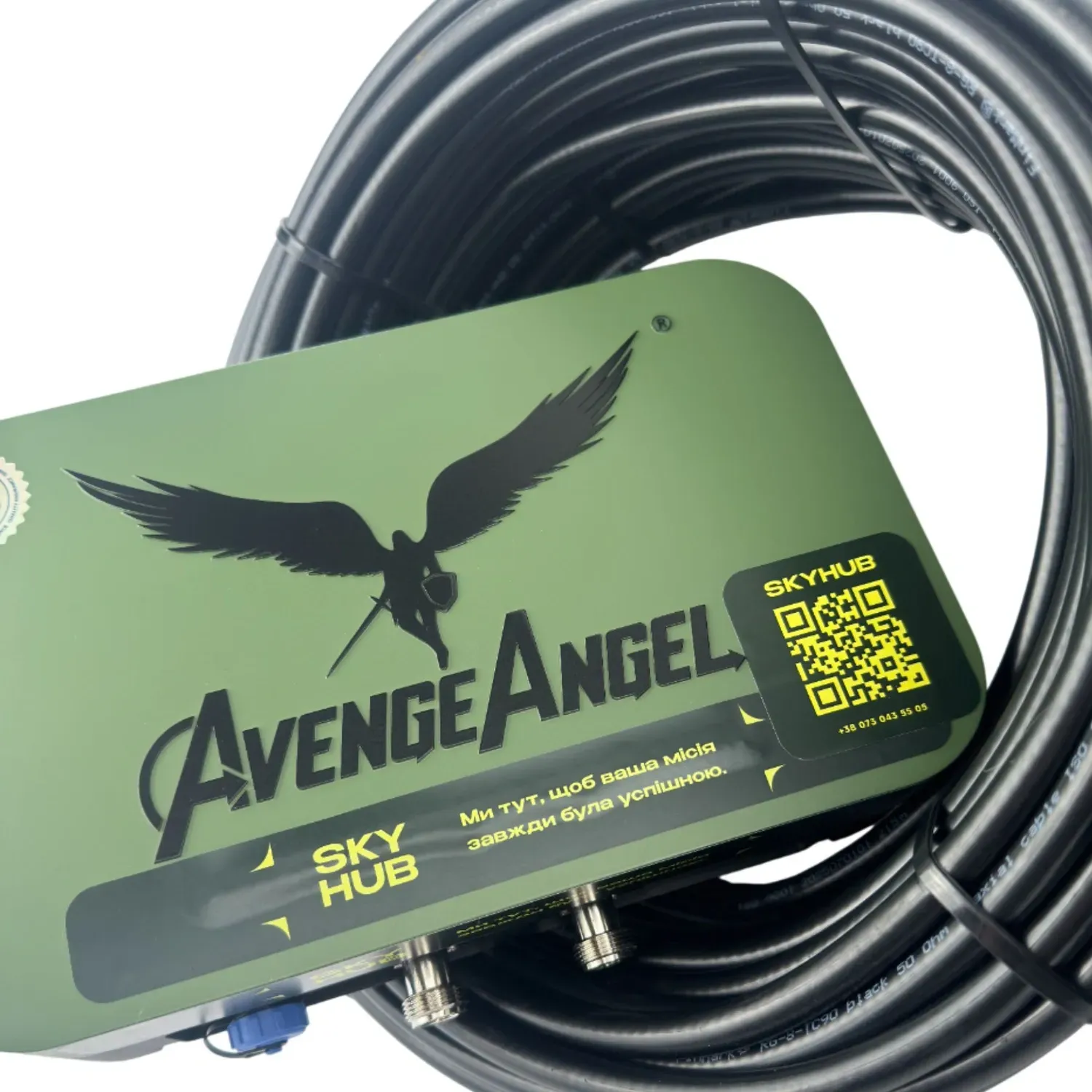

1. Репитер AvengeAngel Big Hulk
Активный блок, который выступает промежуточным звеном для усиления команд управления и видеосигнала.
| Параметр | Значение характеристики |
|---|---|
| Рабочие частоты | 2.4 ГГц / 5.2-5.8 ГГц |
| Мощность усилителей | 10 Вт на каждый диапазон |
| Класс защиты корпуса | IPX68 (водонепроницаемый) |
| Автономная работа | До 3 часов (собственный АКБ) |
| Совместимость | OcuSync (DJI, Autel) |
2. Выносная антенна AvengeAngel Big Hulk Plus
Направленная антенна с интегрированными трехдиапазонными усилителями для максимального Gain.
| Выходная мощность | 2 × 10W (40 dBm) |
| Коэффициент передачи | 20 ~ 22 дБ |
| Усиление антенны | 2.4G: 15dBi / 5.8G: 18dBi |
| Углы работы (H/V) | Горизонтально 65° / Вертикально 20° |
| Аккумулятор | 7.4V 6400 мАч |
| Вес устройства | 1680 г |
3. Профессиональный кабель RG-8 (Low Loss)
Толстый коаксиальный кабель, специально подобранный для минимизации КСВ и сохранения амплитуды сигнала.
- Проводник: чистая медь (Copper) для лучшей проводимости.
- Экранирование: алюминиевая фольга + луженая медная оплетка (максимальная защита от помех).
- Диапазон частот: эффективная работа до 21 ГГц.
- Стойкость: черная полиэтиленовая оболочка, устойчивая к ультрафиолету и механическим повреждениям.
- Волновое сопротивление: 50 Ом.
Преимущества эксплуатации в боевых условиях
Система AvengeAngel Big Hulk 10W разработана с учетом опыта реальных боевых действий. Каждый элемент ориентирован на выживание техники и экипажа.
- Стабильность связи (SNR): благодаря низкому коэффициенту шума (≤2,0 дБ) репитер позволяет получать четкое изображение даже при интенсивном радиоэлектронном шуме.
- Широкий температурный диапазон: кабель и блоки управления стабильно работают при температурах от -40°C до +80°C.
- Быстрое развертывание: использование разъемов N-Type обеспечивает надежное соединение, которое не боится вибраций и частого монтажа/демонтажа.
- Универсальное питание: поддержка напряжения 6-12V позволяет питать систему от различных источников энергии.
Совет эксперта: для достижения максимальной дистанции в 20 км используйте кабель RG-8 без лишних изгибов. Его минимальный радиус изгиба 51 мм позволяет надежно закрепить магистраль на мачте, не повреждая внутреннюю структуру проводника.
