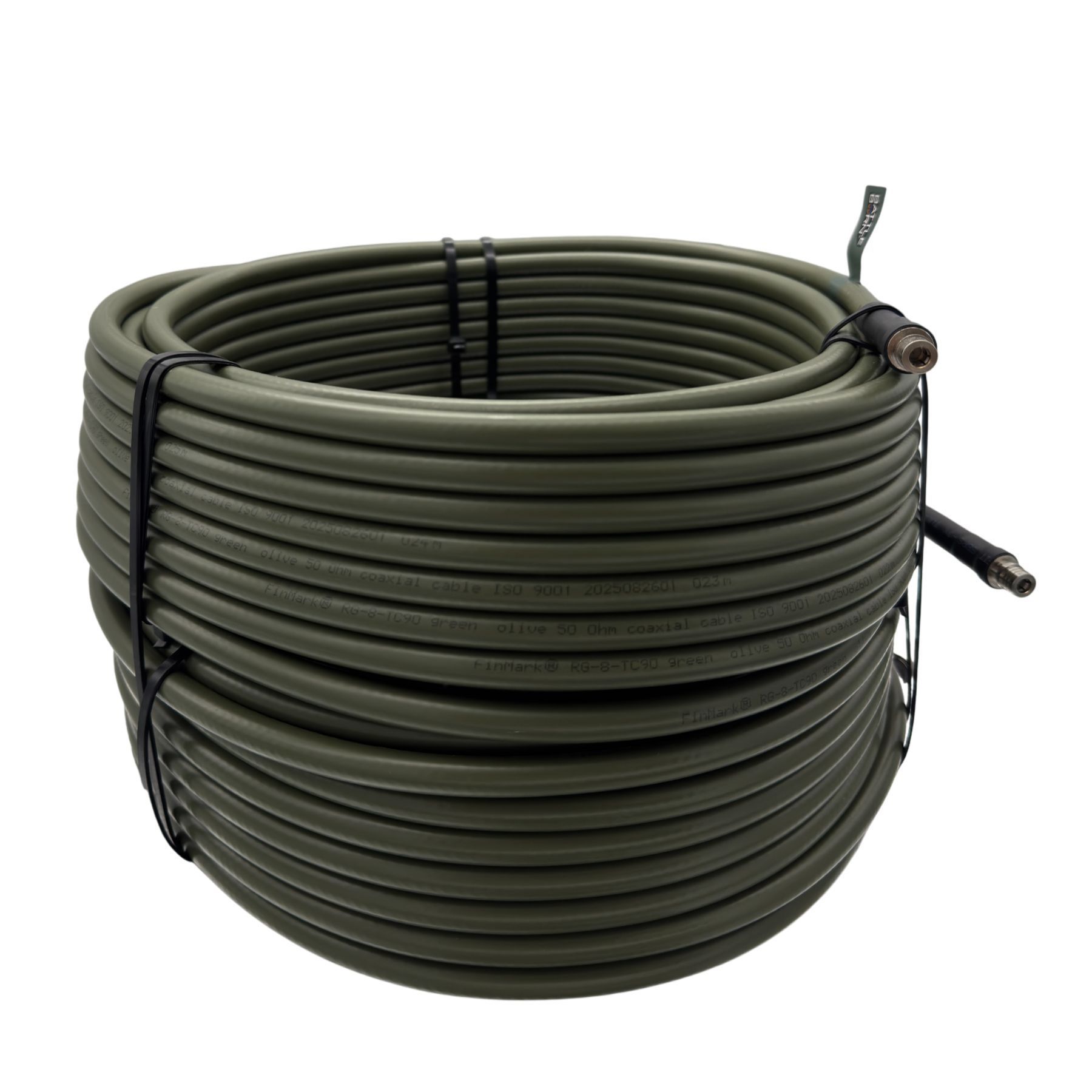

Комплект тактических кабелей RG-8 N-Type — QMA (2 × 20 м), цвет олива
Комплект коаксиальных кабелей RG-8 с разъёмами N-Type — QMA предназначен для подключения антенных систем и радиочастотного оборудования. В комплект входят два кабеля длиной по 20 метров, что позволяет размещать антенное оборудование на расстоянии от основного устройства.
Кабели оснащены центральным проводником из алюминия, плакированного медью, диэлектриком из физически вспененного полиэтилена и двойным экранированием. Наружная оболочка изготовлена из поливинилхлорида (PVC) и имеет оливковый цвет RAL 6003, подходящий для тактического оборудования.
Основные преимущества комплекта RG-8
- два коаксиальных кабеля длиной по 20 метров
- номинальное волновое сопротивление 50 ± 3 Ом
- центральный проводник из алюминия, плакированного медью
- двойное экранирование: алюминиевая фольга и оплётка из лужёных медных проволок
- диэлектрик из физически вспененного полиэтилена
- наружная оболочка из поливинилхлорида
- номинальная скорость распространения сигнала 85%
- оливковый цвет RAL 6003
Области применения
Комплект кабелей RG-8 может использоваться для подключения антенн, радиочастотных устройств и другого совместимого оборудования. При выборе необходимо учитывать рабочий частотный диапазон, затухание сигнала и совместимость разъёмов с подключаемым оборудованием.
Технические характеристики
| Тип кабеля | RG-8 |
| Количество в комплекте | 2 шт. |
| Длина одного кабеля | 20 м |
| Общая длина | 40 м |
| Тип разъёмов | N-Type — QMA |
| Центральный проводник | Алюминий, плакированный медью |
| Диаметр центрального проводника | 2,74 ± 0,02 мм |
| Материал диэлектрика | Физически вспененный полиэтилен |
| Диаметр диэлектрика | 7,24 ± 0,02 мм |
| Первое экранирование | 100% алюминиевая фольга |
| Второе экранирование | 90% оплётка из лужёных медных проволок |
| Материал наружной оболочки | Поливинилхлорид (PVC) |
| Наружный диаметр кабеля | 10,16 ± 0,2 мм |
| Цвет | Оливковый RAL 6003 |
| Номинальное волновое сопротивление | 50 ± 3 Ом |
| Погонная ёмкость | 84 пФ/м |
| Номинальная скорость распространения сигнала | 85% |
| Минимальный радиус изгиба | 10 × диаметр кабеля |
| Температура эксплуатации | От −30 °C до +70 °C |
Максимальное затухание сигнала
| Частота | Максимальное затухание, дБ/100 м |
| 50 МГц | 3,45 |
| 150 МГц | 5,40 |
| 300 МГц | 7,70 |
| 500 МГц | 10,02 |
| 900 МГц | 14,45 |
| 1500 МГц | 19,15 |
| 1800 МГц | 21,76 |
Особенности эксплуатации
- избегайте перегибов с радиусом меньше рекомендованного производителем
- проверяйте совместимость разъёмов перед подключением к оборудованию
- учитывайте затухание сигнала в зависимости от частоты и длины кабеля
- используйте кабели в пределах указанного температурного диапазона от −30 °C до +70 °C
Почему стоит выбрать комплект RG-8 N-Type — QMA
Комплект коаксиальных кабелей RG-8 общей длиной 40 метров — практичное решение для подключения совместимых антенных систем и радиочастотного оборудования. Двойное экранирование, диэлектрик из физически вспененного полиэтилена и наружная оболочка из PVC обеспечивают необходимые конструктивные характеристики для использования в радиочастотных системах. Оливковый цвет RAL 6003 подходит для тактического оборудования. Перед использованием важно проверить совместимость разъёмов и рабочего частотного диапазона с вашим оборудованием.
